Las válvulas de bola criogénicas están diseñadas para servicio de baja temperatura por debajo de -29℃ y generalmente se clasifican en tres rangos de temperatura: -29℃ a -46℃ (o -50℃); -46℃ (o -50℃) a -101℃ (o -110℃); -101℃ (o -110℃) a -196℃. Las aplicaciones por debajo de -196℃ son extremadamente raras y suelen involucrar medios como hidrógeno líquido o helio líquido. Para servicio a -196℃ y superior, las válvulas están diseñadas y fabricadas conforme a BS 6364, ISO 28921-1, MSS SP-134, SPE 77-200, GB/T 24925 y otras normas aplicables. Las clases de presión incluyen CL150, CL300, CL600, CL900, CL1500 y CL2500 (o PN16 a PN420). La altura de extensión de la tapa está diseñada para cumplir con los requisitos de SPE 77-200, y se pueden ofrecer diseños personalizados si los clientes tienen requisitos específicos de altura.
Tamaño:
NPS1/2~~NPS20 (DN15~~DN500), tamaños fuera de este rango pueden personalizarse según los requisitos del cliente.
Material:
El material del cuerpo se selecciona según los pedidos del cliente. Para temperaturas entre -29℃ y -46℃ (o -50℃), generalmente se utiliza LCB o LF2. Para temperaturas inferiores a -46℃ (o -50℃), se utilizan normalmente aceros inoxidables austeníticos, como CF8 (F304), CF3 (F304L), CF8M (F316), CF3M (F316L), etc.
Partes internas/Eje:
Para temperaturas entre -29℃ y -46℃ (o -50℃), los anillos de sellado pueden estar hechos de materiales de sellado blandos como caucho de silicona (VMQ), caucho fluorado (FKM) o PTFE. Para temperaturas inferiores a -46℃ (o -50℃), se utiliza PCTFE para los anillos de sellado blandos. Los anillos de sellado multicapa están compuestos por anillos de alambre de acero inoxidable y grafito flexible, o superficies de sellado endurecidas mediante recubrimiento por soldadura, pulverización térmica o procesos de recubrimiento tanto en el asiento como en el disco (utilizando materiales base resistentes a la corrosión). El eje es forjado integralmente o configurado según los requisitos del cliente.
Estructura:

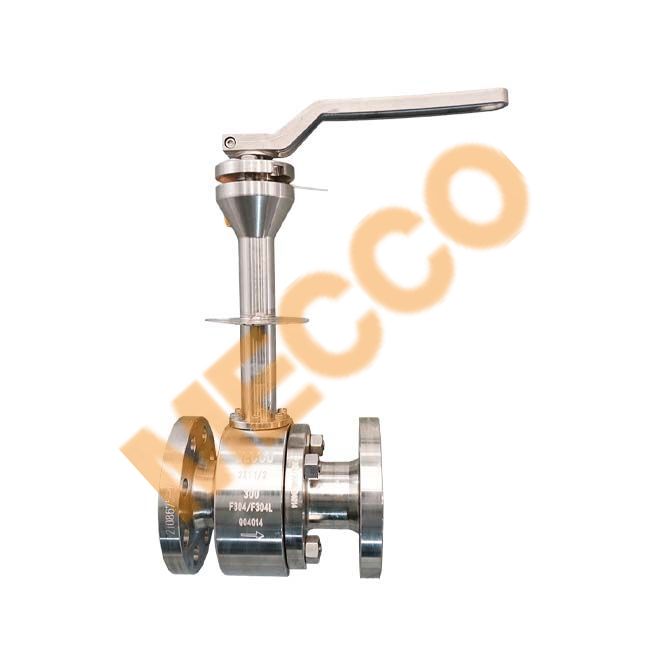

El cuerpo de la válvula sigue los diseños estándar de válvulas. El bonete extendido se diseña según los estándares descritos en la introducción, ya sea como un bonete extendido integral (sin soldadura), o añadiendo una sección de tubo en el medio del bonete y soldándola mediante soldadura a tope con penetración completa. No se permite la soldadura con gas protector (ya que no garantiza la resistencia al impacto del producto terminado). Las soldaduras deben someterse a ensayos no destructivos para verificar su calidad. Las válvulas de compuerta pueden contar con orificios de alivio de presión y marcas correspondientes según los requisitos del cliente.
Modo de operación:

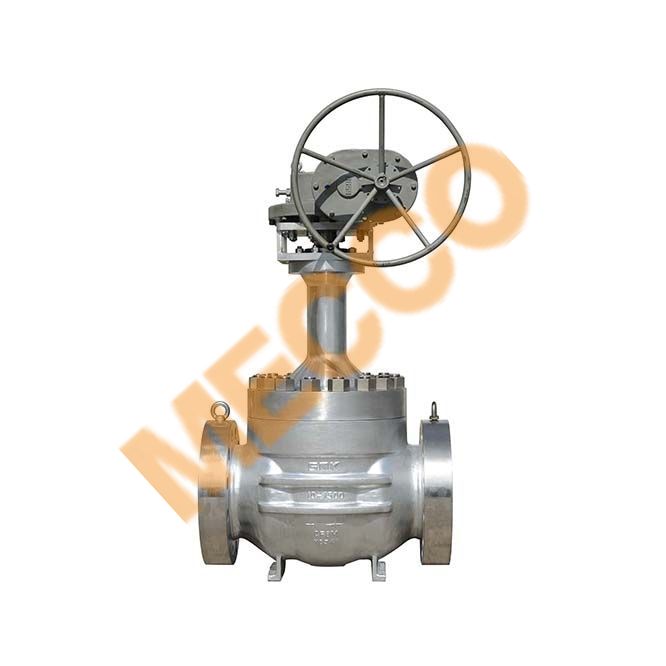

Manual, con engranaje, eléctrico, neumático, etc.
