Las válvulas de compuerta de acero fundido MECCO están disponibles en dos tipos principales: válvulas de compuerta cuña y válvulas de compuerta placa. Las válvulas de compuerta cuña están diseñadas y fabricadas conforme a API 600 y GB/T 12234, con clasificaciones de presión CL150, CL300, CL600, CL900, CL1500 y CL2500 (o PN16–PN420). Si se requieren otras presiones, se puede seguir ASME B16.34 o GB/T 12224. La temperatura de operación es de -29°C a 538°C. Las válvulas de compuerta placa están diseñadas y fabricadas según API 6D y GB/T 19672, con las mismas presiones y rango de temperatura que las válvulas de compuerta cuña.
Tamaño:
Válvula de compuerta de cuña NPS 2~~NPS 42 (DN50~~DN1050), válvula de compuerta de losa NPS 2~~NPS 60 (DN50~~DN1500); tamaños fuera de este rango pueden fabricarse a medida según solicitud del cliente.
Material:
Los materiales del cuerpo se seleccionan según el pedido del cliente. Materiales fundidos comunes incluyen WCB, LCB, WC6, WC9, WC5, C12, C12A, CF8, CF8M, CF3, CF3M, CF10, CF10M, CF8C, CK20, CK3MCuN, A4, 5A, 6A, CN7M, CN3MN, M30C, CU5MCuC, CW6MC, CW12MW, CY40. Otros materiales no comunes pueden personalizarse según se requiera.
Recorte/Eje:
Los materiales del recorte y eje se configuran de acuerdo con los estándares API 600 y GB/T 12234 o según los requisitos del cliente. Las superficies de sellado de las válvulas de compuerta de cuña pueden usar 13Cr, STL o materiales austeníticos y superiores al del cuerpo. Los asientos de las válvulas de compuerta de losa suelen presentar doble sellado blando y duro, o totalmente duro. Los materiales de sellado duro incluyen 13Cr, STL, ENP, WC; los materiales de sellado blando incluyen PTFE, RPTFE, PEEK. Las superficies de sellado de las compuertas pueden usar 13Cr, STL, ENP, WC u otros materiales especiales personalizados según la dureza, resistencia a medios químicos específicos o resistencia al desgaste extremo.
Construcción:

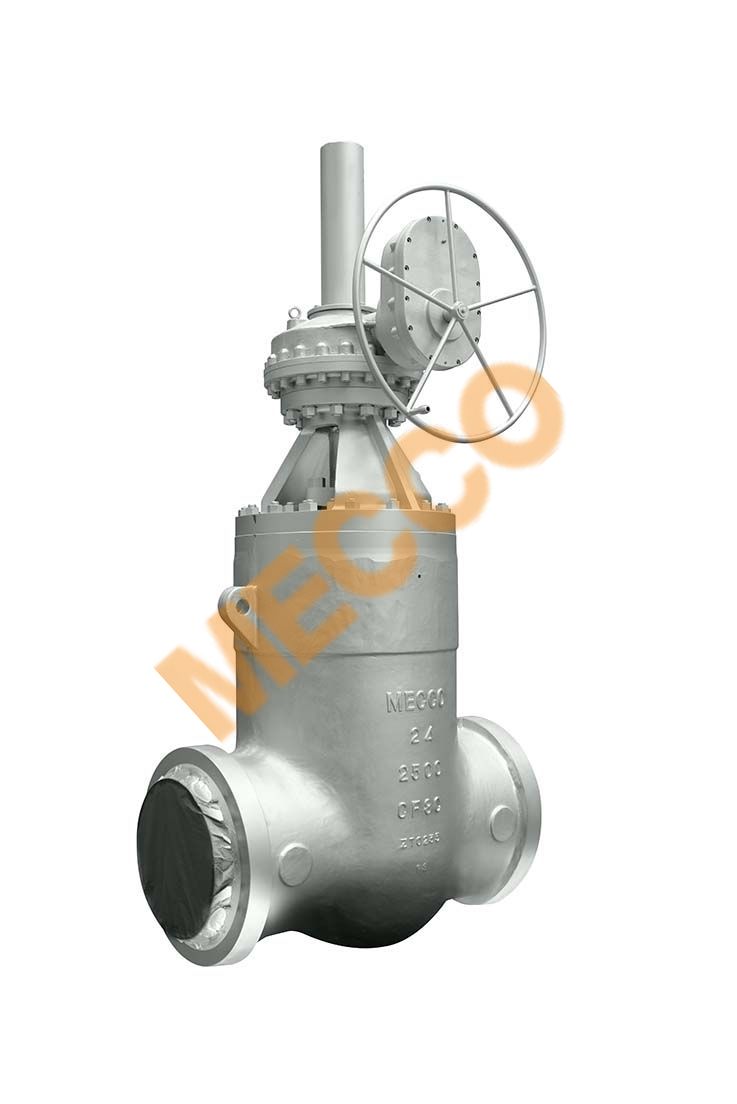

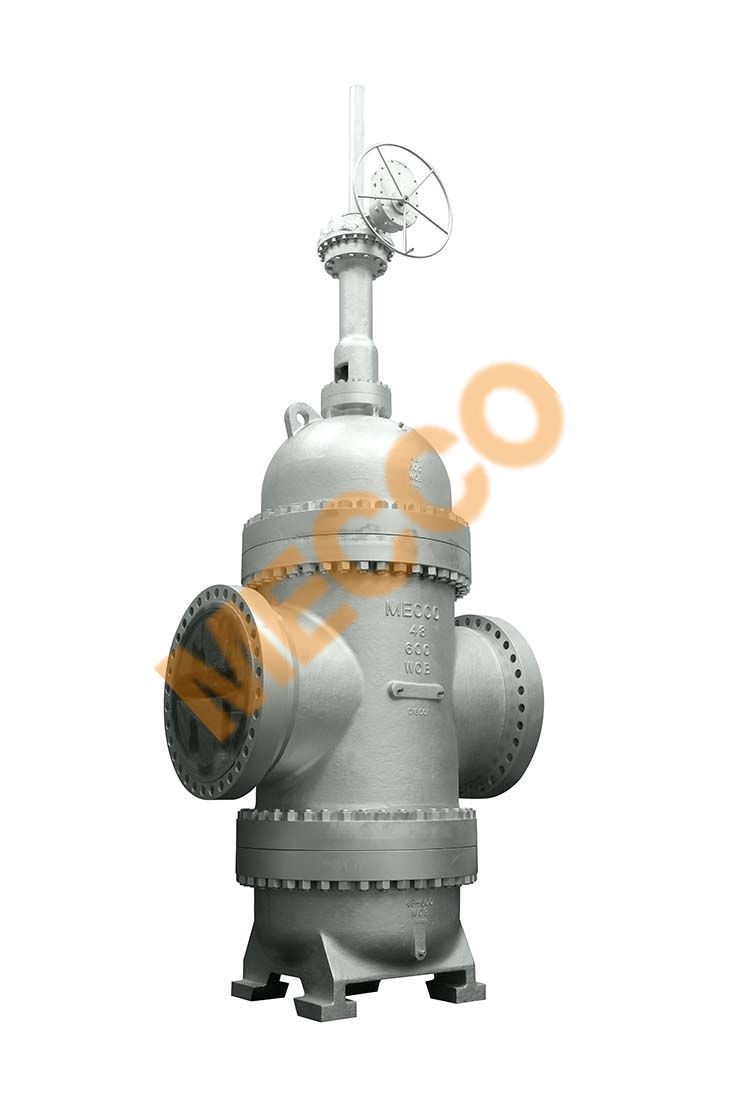

Bonete atornillado, bonete con sello a presión, diseño de eje ascendente con yugo. Las estructuras de la compuerta incluyen cuña sólida, cuña doble, compuerta simple paralela (con o sin orificio de paso), o compuerta doble paralela.
Operación:
Manual, con engranajes, eléctrica, neumática, electrohidráulica, etc.
